客户背景

极端高纯化学品制造商

背景介绍

客户需要用于输送且加热以保持或增加流量的电子特种气体的储罐。这些储罐被设计用于输送的气体，是半导体制程中所用的任何液化压缩气体如NH3、CO2、SiH2Cl2、WF6、SiCl4、BCl3、HF、C4F6、HBr、CH3F等，这些超纯化学罐需要金属密封，以满足加热和泄漏率的要求。

面临挑战

当在半导体厂运行时，密封罐被加热到180℃，以提高流动效率。因此，罐需要能够处理热量的密封件。

此外，新的、特殊的化学物质正在开发中，需要与密封和罐材料相匹配以实现兼容性。储罐密封性要求极高：

• 氦气泄漏率: < 1x10-10 cc/sec
• 密封系统: 可以是螺栓连接或者螺丝固定或者快速拆卸系统

运营工况

温度：常温~180℃；

介质：NH3、CO2、SiH2Cl2、WF6、SiCl4、BCl3、HF、C4F6、HBr、CH3F；

压力：1bar；

尺寸：SS316 HELICOFLEX® DELTA OD2" OD4",CS2.39mm；

解决方案

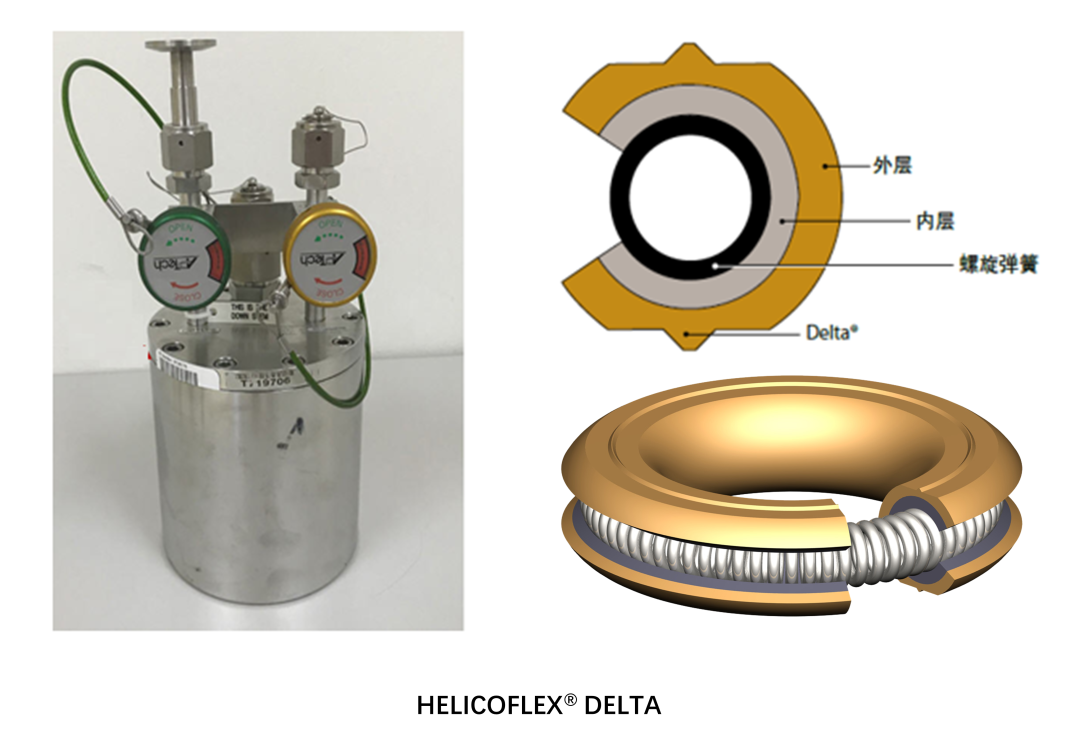

根据化学物质的不同，选用材料可以是镍或316不锈钢的HELICOFLEX® DELTA纯金属密封件。经过退火处理软化的HELICOFLEX® DELTA，有助于防止损坏法兰凹槽表面。HELICOFLEX® DELTA的底部也有一个特殊的设计，以防止DELTA被压坍塌。
