阀门

阀门是现代工业系统中随处可见的管道组成件。随着工业技术的不断进步,生产工艺越来越复杂,生产中的介质条件按越来越苛刻,因此对阀门的要求也越来越高,越来越多样化。阀门的基本要求是外漏和内漏在标准容许的范围之类,阀门的外泄漏会造成污染环境同时也浪费资源;阀门的内泄漏会造成管道介质控制不严,该关断的不能及时关断,有些会污染管道介质,甚至会产生化学反应、造成爆炸。根据生产工艺需要,结合介质的温度、压力及介质的毒性、腐蚀性、火灾危险性等条件,正确而且合理地选用阀门和匹配的密封方案,在满足生产操作需要的同时,保证工厂运行的安全可靠性。

Garlock基于对一些典型阀门的应用和密封方案的经验做了如下分享,希望和中国客户一起携手创建更加安全和洁净的工作环境。

设备:阀门-蝶阀-490填料组
客户:国内某大型炼化企业
  • 背景:
    某化工企业,在乙苯工艺产线中需要蝶阀。蝶阀工作时阀板绕着轴线转动,旋转角度为0°-90°之间,0°时是关闭状态,90°时是全开状态,既可用于调节流量,也可用于开关截流,蝶阀启闭方便迅速、省力、流体阻力小, 结构简单,体积小,重量轻,成本低,特别适宜用在低压工况,本案例要求蝶阀所用的填料密封性能和密封稳定性要求非常高。
  • 面临的挑战:
    此案例中蝶阀的填料需要符合ISO 15848低逸散要求,蝶阀是1/4开启阀门,其内部结构填料函深度浅、可装填料环少,安装填料时难以调节因此实现低泄漏密封难度较大。
  • 操作工况:
    温度:430℃
    介质:乙苯
    压力:5bar
    尺寸:40X60mm, 45X65mm, 75X95mm等。
  • 解决方案:
    使用5环490填料组方案,490填料组是Garlock专门为低逸散开发的一款高性价比填料,由高纯度的石墨环和1303FEP端环组成,490填料组符合API 622、ISO15848低逸散标准。

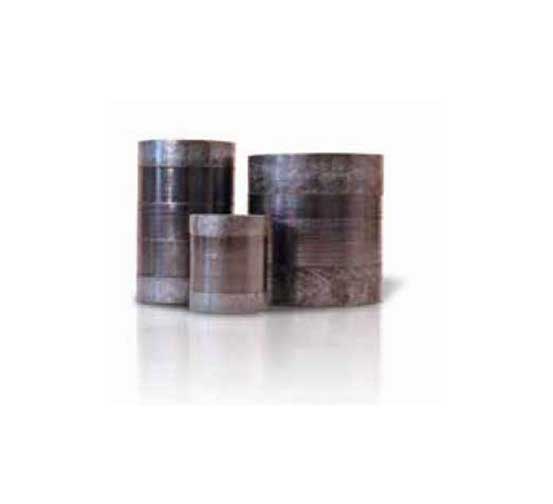

490阀杆填料
490填料组是Garlock针对有低逸散要求的阀门而设计的新型阀门阀杆填料,泄漏量可以控制在100ppm以内,特别适用在有低逸散要求的普通阀门上,490是一款性价比特别高的低逸散填料组。
