P/S®-II 柔性 GYLON® 集装式密封产品介绍

发布日期:2018年06月11日   作者:李彬

随着我国工业的迅速发展及对环保控制的重视,对密封件的要求也同步提高,在一些介质有腐蚀性、温度高、转速快等设备运行工况恶劣的条件下,一般的密封件已经不能满足要求。

Garlock,致力于对苛刻工况下密封件的研发及推广。为满足诸如石化、造纸、医药等领域一些特殊的密封需求,对旗下产品的结构和材料进行针对性的设计、研发和推广,使之成为这些行业客户良好的帮助者与合作伙伴。

P/S®-II 柔性 GYLON® 集装式密封产品介绍

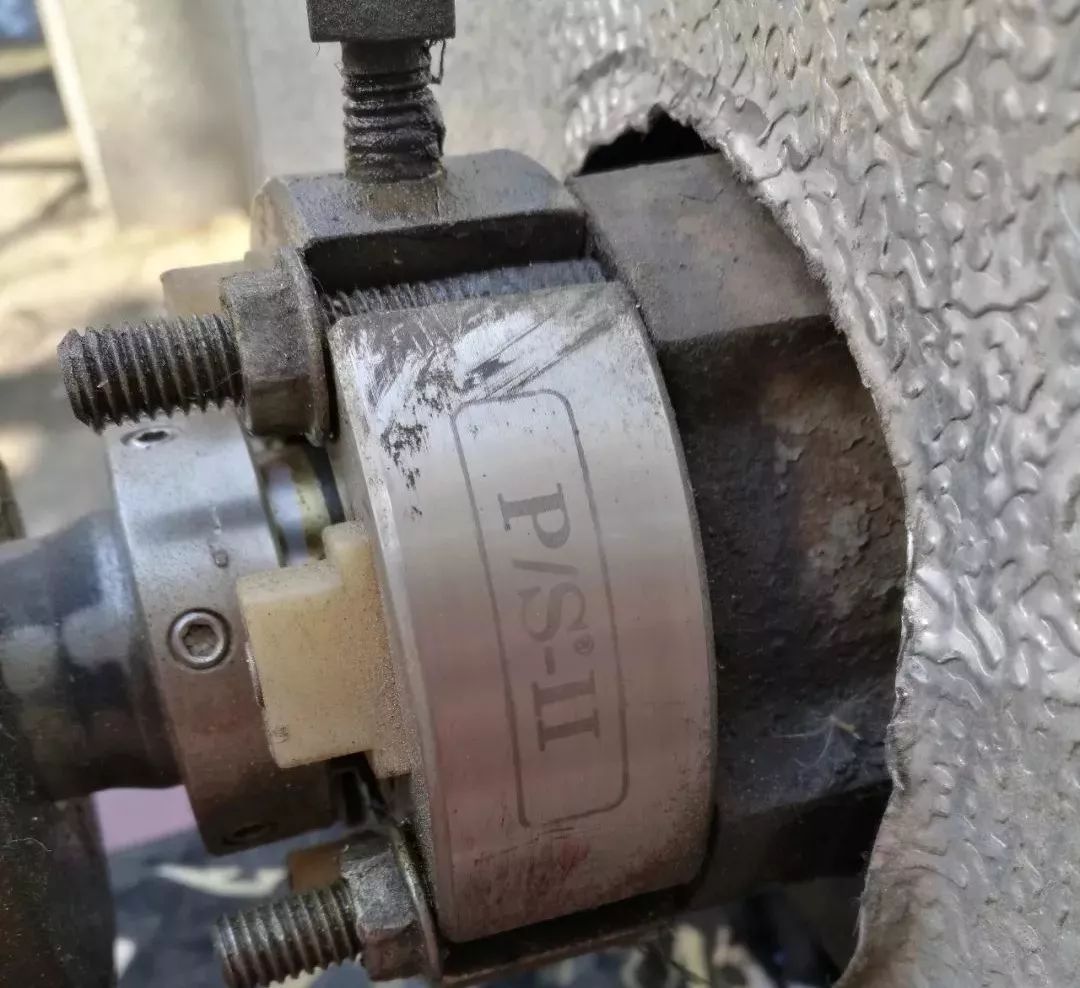

P/S®-II 柔性GYLON® 集装式密封元件

P/S®-II 密封为Garlock推出的一款高技术含量的多唇、集装式密封。该密封是由不锈钢的金属部件和PTFE的密封唇以及氟橡胶材料的O型圈组成。其唇的材料采用GYLON®系列的材料,保证其极高的耐腐蚀性和良好的耐温性。集装式的结构保证了良好的密封性。PS/-II集装式密封维修包是指该密封件中可以替换的密封唇、O型圈等非金属可更换的部件。

P/S®-II 柔性 GYLON® 集装式密封产品介绍

特色和优点

1、材料:

  • GYLON® 密封元件的不粘性,使得在密封黏住粘稠性流体时,不会被黏住,克服了给机封带来的困扰。
  • GYLON® 密封元件具有绝佳的抗化学腐蚀性与干式运转性能,满足了油封所不具备的密封条件。
  • 不锈钢的金属骨架、特殊的O型圈的材质以及Hastelloy C®的螺栓材料保证了密封的耐腐蚀性,使其可以在恶劣的环境中长期的使用。

2、结构

  • 独特的多唇集装式设计不会受到轴向端隙、间歇运转或扭矩的影响;并且允许泵反转。
  • 通用的机加工压盖、附带改装套件,便于现场维修、安装。
  • 硬涂层套管防止设备损坏。
  • 一体式密封结构简化安装要求,便于快速的安装、维护。

P/S®-II 柔性 GYLON® 集装式密封产品介绍

产品的应用

PS/-II集装式密封是应用于极端恶劣工况的特殊密封,包括应用在高温、高压、高速、特殊介质等工况。具有端面密封所不具备的在厚、粘稠、热敏的介质中的密封特色。

1. 应用的行业:广泛应用在医药、化工、造纸等行业的设备中。

2. 应用的设备:

  • P/S®-II 密封有效地使用在容积式泵、离心泵以及各种反应釜的密封中。另外在输送带、旋转阀的动力端也有应用。
  • 设备的品牌:
    Viking、Moyno、Blackmer、Roper、Tuthill 等公司制造的容积式泵;
    Durco、Goulds 等公司制造的离心泵

备注:不建议在含有金属的介质中使用此密封。

应用的工况

  • 最高压力: 150 psi/10 bar
  • 最高真空度: 28 英寸汞柱/711 mm 汞柱
  • 最高温度: 300°F/149°C
  • 最高表面速度:
    700 fpm/3.5 m/s(干运转);
    2500 fpm/12.7 m/s(润滑后)
  • 偏心和摆动:最高 0.005" TIR @fpm / 0.13 mm TIR mm@m/s
  • 轴向位移:± 0.125 英寸/3.2 mm
  • 介质:适用于以下的介质。

胶、AFFF、沥青、巧克力、乳剂、脂肪、果糖、燃油、胶水、墨水、胶乳、糖蜜、机油、油漆、造纸涂料、聚合物树脂、密封带、肥皂、淀粉、糖浆、牛脂、焦油、清漆、蜡。

应用举例:

P/S®-II 柔性 GYLON® 集装式密封产品介绍

P/S®-II 柔性 GYLON® 集装式密封产品介绍

注:本文中展示的产品性质和应用范围是典型的例子, 当您用于特殊场合时,需要对其适用性进行单独的研究和评定, 不适当选择密封产品可能导致财产损失和/或危及人身安全.
