应用行业

真空喷涂机大量适用于水产和宠物食品生产。饲料加工液体添加技术出现于19世纪末期，液体成分种类较多，有油脂、维生素、风味物质、防腐剂、氨基酸等。

客户概况

客户是一家以饲料机械、仓储机械、粮油加工机械、食品机械为主营业务的公司，致力为全球客户提供从“田间”到“餐桌”的农牧装备全产业链系统解决方案。目前国内外真空喷涂设备主要有双轴桨叶式、旋转式、立式三种形式的真空喷涂机。

背景介绍

本案例从旋转密封选型角度来讲，客户希望设计最简单、最经济的符合食品要求的喷涂机，在喷洒液体时尽可能有效地利用能源来驱动混合食品物料，以尽可能低的能耗完成混合工作目标。该喷涂机需要满足大喷涂量，适合多种营养液体包括较黏稠的液体，希望混合无死角，排料无残留，过程中是真空工艺，对密封性要求高，需要满足食品行业洁净要求，能耐受物料的磨损。混合机设备设计寿命8到10年，更换密封件时需先拆装轴承座，再装轴，安装比较费时，也比较容易伤害轴封唇口，因此，客户不希望频繁拆卸。

面临挑战

客户希望选用有一定灵活性且有成本竞争力的旋转密封，同时满足设备密封系统的长期可靠性并保持高效率运行。原选用的盘根无法承受越来越苛刻的洁净工艺条件。此外，本案的运行的干摩擦和高温工况也给密封系统提出挑战。从售后服务的角度来看，客户需要现场能轻松维护和使用寿命长的密封方案。

运营工况

设备：真空喷涂机，安装位置顶部螺旋喷口,轴承箱配润滑油；

介质：氨基酸、油脂、营养液体等；

速度：100RPM；

温度：室温～120℃；

压力：真空度200mbar；

尺寸：80mm*100mm*10mm；

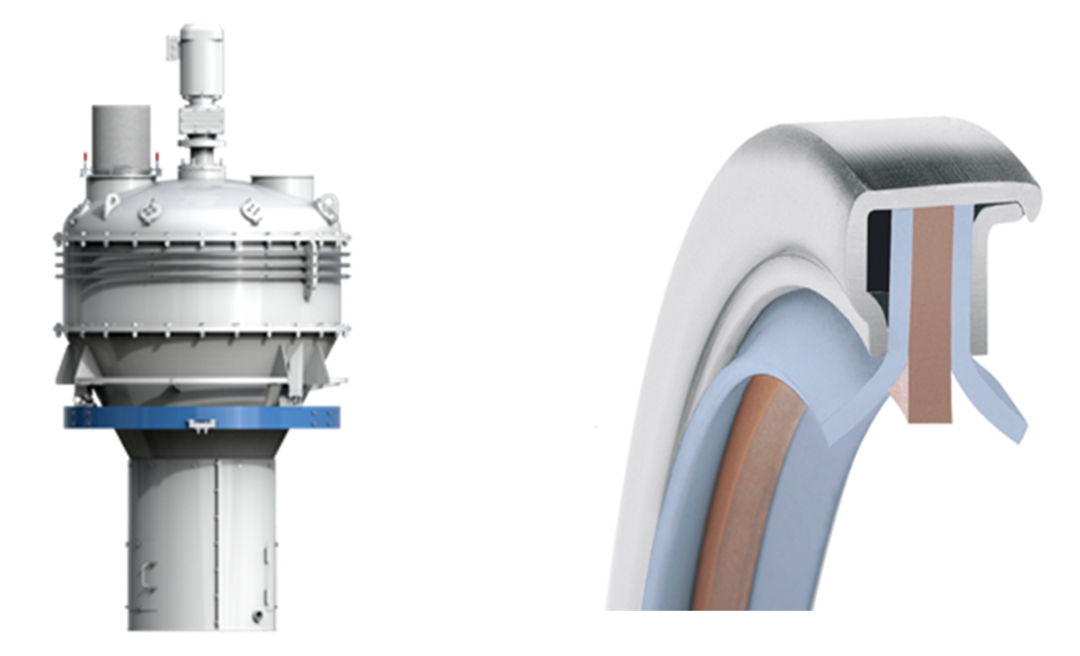

方案：PS-SEAL® 反向双唇GYLON® 3504；

解决方案

通过Garlock与客户设计工程师的深入沟通，客户决定在所有喷涂机的顶部入口处使用Garlock PS-SEAL® 反向双唇GYLON® 3504的旋转轴封。高性能改性聚四氟乙烯材料做成的GYLON® 唇口满足食品行业要求，对各项饲料物质有很好的兼容性，目前使用寿命最长高达5年。此外，客户成功地简化了喷涂机的密封系统设计，即使在高温干燥应用中也避免了安装润滑系统。
