Garlock有盘根填料，金属垫片，非金属垫片，油封，绝缘组件等全系列密封件产品，其广泛应用在石油化工、食品、造纸、车辆、航天航空等领域，Garlock只提供密封件吗？不，Garlock还提供流体设备——衬里蝶阀。本文将给Garlock衬里蝶阀配置以及用途做一个简捷明确的梳理介绍。

无数应用案例证明Garlock蝶阀具有减少维护、平稳运行和超长的使用寿命等经济优势。性能稳定的Garlock蝶阀不仅被我们的客户熟知和赞誉，同时也通过EN61508的SIL3认证和符合TA-Luft标准。

Garlock的衬里蝶阀有4种类型：GAR-SEAL衬里蝶阀, MOBILE-SEAL衬里蝶阀, SAFETY-SEAL衬里蝶阀, STERILE-SEAL衬里蝶阀, 下面我们依次具体介绍他们：

1 GAR-SEAL衬里蝶阀

GAR-SEAL衬里蝶阀广泛应用于需要可靠控制的腐蚀性、有磨粒和有毒的介质。在化工、石油化工、氯、造纸、电镀以及其它行业用来执行精确的控制、限流和开关任务。GAR-SEAL蝶阀能够减少维护需求和提高操作可靠性。

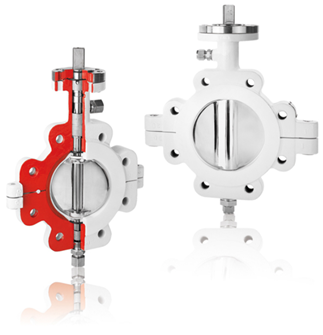

▲GAR-SEAL

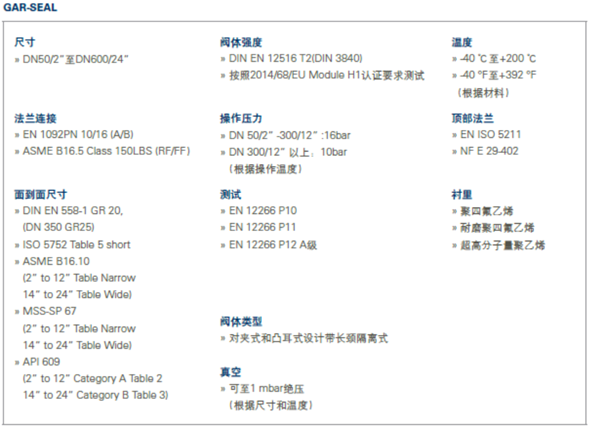

GAR-SEAL衬里蝶阀的衬里材质有普通的PTFE、耐磨的PTFE以及UHMPE（超高分子量聚乙烯），执行机构有手柄、齿轮操作器、气动执行机构可选用，更多的介绍请见下表：

2 MOBILE-SEAL衬里蝶阀

MOBILE-SEAL蝶阀应用于有高耐化学性、可靠性和特殊安全要求的公路储罐车、铁路车皮和其它的运输和贮藏器。MOBILE-SEAL通过EN14432认证。

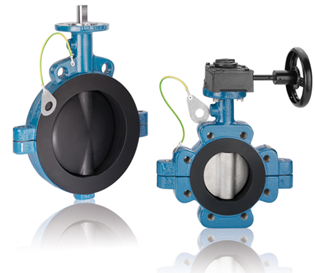

▲MOBILE-SEAL

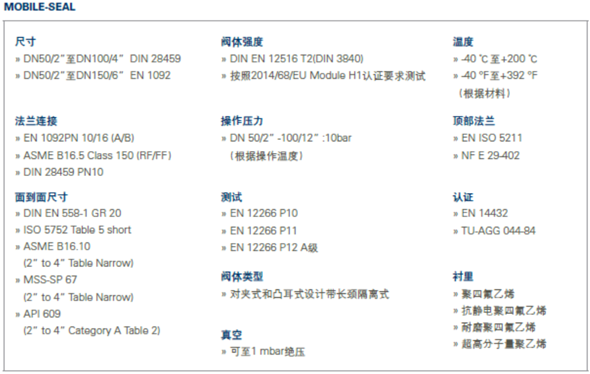

MOBILE-SEAL衬里蝶阀的衬里材质有普通的PTFE、抗静电PTFE、耐磨的PTFE以及UHMPE（超高分子量聚乙烯），执行机构有手柄、齿轮操作器、气动执行机构可选用，更多的介绍请见下表：

3 SAFETY-SEAL衬里蝶阀

SAFETY-SEAL蝶阀应用在有腐蚀性、有磨粒和有毒介质且需要防静电的场合。SAFETY-SEAL蝶阀提供较长的使用寿命、可减少维护以及安全保障。

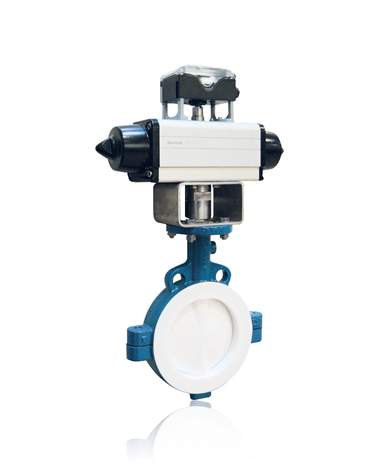

▲SAFETY-SEAL

SAFETY-SEAL衬里蝶阀的衬里材质只有抗静电PTFE一种可以选择，执行机构有手柄、齿轮操作器、气动执行机构可选用，更多的介绍请见下表：

4 STERILE-SEAL衬里蝶阀

STERILE-SEAL蝶阀应用于食品医药等行业内需要保持在线灭菌工艺的场合，减少高成本停修和更换。

此蝶阀的特殊之处在于它的外部灭菌能力，特别设计的结构能够为那些关键的死角区域（如阀板/阀体衬里/密封等）使用蒸汽灭菌，蒸汽不与工艺过程介质接触。

▲STERILE-SEAL

对于发酵工序，无菌处理是保障微生物最适宜生产的前提。发酵前所有细菌必须被杀死，所有进入工艺的物料也必须杀菌。重要的是发酵期间到分离生物体和最终产品处理都需要避免污染。

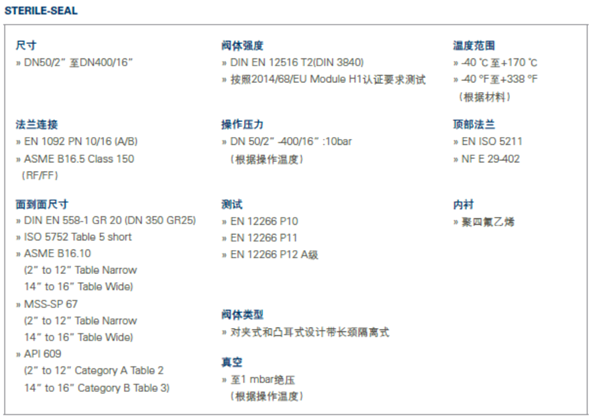

新设计的STERILE-SEAL蝶阀的蒸汽屏蔽腔保护产品不受外部污染，也适用于低真空情况下，Garlock的STERILE-SEAL蝶阀双腔系统由等静压模铸的高密度、高结晶度聚四氟乙烯衬里和不锈钢阀板构成。STERILE-SEAL蝶阀尺寸从2''(DN50)至16''（DN400）都有对夹式和凸耳式可选 ，可匹配各种类型的执行机构，更多的介绍请见下表：

综上所述，GAR-SEAL衬里蝶阀主要用于石油化工以及磨粒介质等场合, MOBILE-SEAL衬里蝶阀用于公路储罐车、铁路车皮和其它的运输和贮藏器等场合, SAFETY-SEAL衬里蝶阀用于要求抗静电场合, STERILE-SEAL衬里蝶阀用于食品饮料医药等卫生场合。

Garlock的衬里蝶阀可作为开关阀和控制阀使用，可用于真空应用，有手柄、齿轮操作器以及气动执行器等可选的驱动执行机构。

如果想要了解更多关于衬里蝶阀的更多信息，请联系Garlock 工程师。
